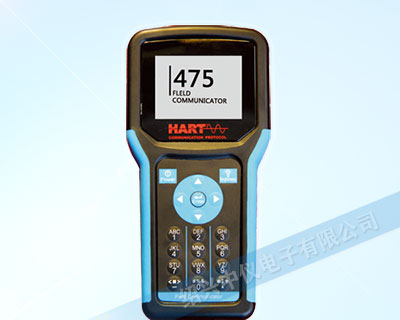

型號：HART475C

彩屏HART475手操器是支持HART協議設備的手持通信器，它可以對符合HART協議的設備進行配置和維護。彩屏HART475手操器可以方便的接入4~20mA HART協議儀表電流回路中，與HART協議儀表進行通信，配置HART儀表的設定參數（如量程上下限等），讀取儀表的檢驗值、設定值，可以對儀表進行診斷和維護等等，兼容支持HART協議通用命令的國產智能壓力變送器以及帶有HART協議的智能儀器儀表，全中文顯示更直觀，調試無難度。

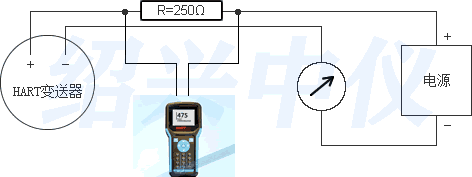

接線說明

彩屏HART475手操器可以在遠端控制室或儀表就地接入單獨對HART儀表進行通信操作?？梢圆⒙?lián)在HART協議設備上，也可以并聯在其負載電阻（250Ω）上。連接時不必考慮引線的極性。

基本應用

1、安裝電池組

①將彩屏HART475手操器正面朝下放在平穩的表面物體上。

②按住電池后蓋開關，將其推向開鎖的一邊翻開后蓋開關，將后蓋揭開裝上電池，當電池裝好后再將后蓋開關推向關鎖的一邊鎖上開關。（注意在揭開后蓋時從縫隙處輕輕揭開，避免損壞后蓋。）

2、啟動和關閉：該通訊器應用充電電池，應用前請確保：

①該通訊器沒損壞;

②電池組已安裝好；

③所有螺絲沒有松動；

功能介紹

彩屏HART475手操器開機后將會自動輪詢地址為0的在線設備，在沒有連接設備時手持器會顯示“連接錯誤”的消息。在已經連接了設備后翻開手持器時會顯示這個設備的在線菜單。從在線菜單可以按左箭頭鍵可返回主菜單。

1、主菜單

主菜單有3個功能：1壓力變送器、2溫度變送器、3通用菜單。對于任何一類儀表，您總可以通過多次按左箭頭鍵返回到主菜單。

2、壓力變送器

當手持器已經連接好了HART協議從設備（儀表）后，就可以從主菜單進入壓力變送器。

3、讀取過程變量

在壓力送器選擇第一項可以進入讀取過程變量功能，這個菜單所列出的過程變量有主變量、輸出電流和百分比值等，并會隨每次通信實時更新。

4、診斷/服務

在壓力變送器選擇第二項可以進入診斷/服務菜單，這個菜單包含設備自檢、回路電流檢驗以及儀表校準選項等。選擇設備自檢，可實現設備自檢，報告檢驗結果。選擇回路電流檢驗，可以使變送器固定輸出一個電流信號，方便驗證整個回路是否正常。

5、基本設置

在壓力變送器選擇第三項可以進入基本設置菜單，這個菜單可對一些常用信息進行更改。

彩屏HART475手操器適合HART協議的智能變送器以及各類HART標準協議的儀器儀表的通信操作，兼容HART275，HART475手操器可通信1151，3051，EJA，ABB及其他HART協議的進口儀表。

彩屏HART475手操器使用教程

全中文菜單顯示。

彩屏顯示更清晰。

符合HART協議要求，通過中文菜單提示輸入，操作簡單。

彩屏HART475手操器體積小，重量輕。

配備可充電電池，自配直流充電器。

可實時顯示變送器的壓力、電流、溫度及百分比等參數。

可對變送器的主變量的單位進行修改（含15種單位選擇），以及顯示的單位。

可讀寫變送器等設備的輸出方式。可分為線性、開方以及未知，一般默認為線性方式。

可兼容電磁流量計、渦街流量計、金屬轉子流量計等帶HART的流量計。

帶有信息自診斷及保護功能。

低電壓報警顯示。

格式化密碼保護功能。

彩屏HART475手操器的作用

1、通信能力強，可對任何帶HART通信協議的智能差壓/壓力變送器或智能現場儀表通信組態，可代替275、358手操器；

2、顯示屏界面美觀實用，主菜單中文顯示，帶綠色背光；

3、按鍵為導電橡膠按鈕，接觸可靠；

4、帶7.5V/700mA充電電池，一次充電可連續工72小時以上，配充電器；

5、體積小、重量輕，攜帶方便，價廉物美。

HART475手操器規格

符合HART協議通信標準

完全支持全部主流儀表HART命令

尺寸：170mm×100mm×55mm（180mm×140mm×38.7mm）

工作溫度范圍：0℃～50℃

手操器重量不超過0.5Kg。
