更新時間：2026年03月07日，不同批次，ZYG600H信號隔離器(HART)外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYG600H信號隔離器(HART)給現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后，向控制系統或其它儀表輸出直流電流或電壓信號。
ZYG600H信號隔離器(HART)采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。標準的35mmDIN導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。
| ZYG6H | XX | -X | -X | -X | -D | 選型說明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 22 | 二入二出 | |||||
| 信號類型 | A | 電流信號 | ||||
| P | 帶配電 | |||||
| 輸入信號 | A | 4～20mA HART信號 | ||||
| 輸出信號 | 1 | 4～20mA HART信號 | ||||
| 供電電源 | D | DC24V | ||||
◆供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<50mA（1入1出）；<100mA（2入2出）
◆輸入?yún)?shù)
輸入信號：4~20mA；HART信號
輸入阻抗：約 50Ω
給變送器的配電：20mA時，≥18V（出廠默認）、若需要更大配電（如≥22V），請訂貨時注明
***大輸入電流：約 24mA
◆輸出參數
輸出電流：4~20mA；HART信號
負載電阻：≤350Ω（出廠默認，可指定負載）、HART通信時，負載電阻RL：≥250Ω
◆綜合參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）
端子接線：ZYG600H信號隔離器(HART)接線電纜采用橫截面為0.5~ 2.5mm2實芯線或多芯線。

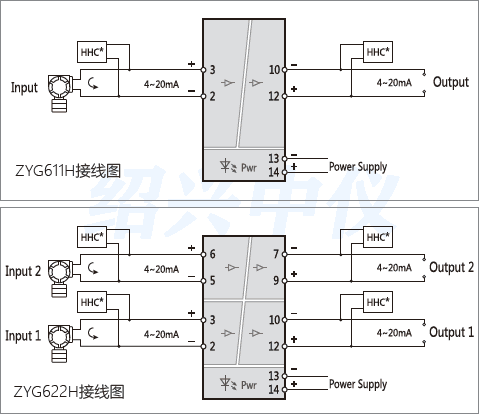

以上為ZYG600H信號隔離器(HART)的接線方法圖及接線要點。
信號隔離器的工作原理
首先將變送器或儀表的信號，通過半導體器件調制變換，然后通過光感或磁感器件進行隔離轉換，然后再進行解調變換回隔離前原信號，同時對隔離后信號的供電電源進行隔離處理。保證ZYG600H信號隔離器(HART)變換后的信號、電源、地之間絕對獨立。
信號隔離器HART協議屬于智能型隔離器，可用紹興中儀的HART手操器修改其輸入信號與輸出信號。
