更新時間：2026年03月07日，不同批次，ZYG600R電阻輸入信號隔離器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYG600R電阻輸入信號隔離器接收電阻信號輸入，經過隔離和線性化處理，轉換為標準直流信號輸出至控制系統或其它儀表。
電阻輸入信號隔離器采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。
| ZYG6 | XX | -X | -X | -X | -D | 選型說明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 22 | 二入二出 | |||||
| 信號類型 | R | 電阻信號 | ||||
| 輸入信號 | X | 見下表 | ||||
| 輸出信號 | X | 見下表 | ||||
| 供電電源 | D | DC24V | ||||
輸入輸出信號
| 輸入信號 | 代碼 | 輸出信號 | 代碼 | ||||
|---|---|---|---|---|---|---|---|
| 0～400Ω | 1 | 4~20mA | A | 1~5V | 1 | ||
| 0～300Ω | 2 | 0~20mA | B | 0~5V | 2 | ||
| 0～1KΩ | 3 | 0~10mA | C | 0~10V | 3 | ||
| 0～2KΩ | 4 | 用戶指定 | |||||
◆供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<25mA（1入1出）；<45mA（1入2出）；<65mA（2入2出）
◆輸入
輸入電阻器類型：二線制或三線制電阻器
阻值范圍：0～2000Ω（特殊阻值電位器，用戶在訂貨時指定）
◆輸出
輸出電流：4～20mA；0～20mA；或指定電流量程
負載電阻：4~20mA輸出時，≤350Ω（出廠默認，可指定負載）
◆綜合參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：< 0.4s
隔離能力：輸入-輸出-電源之間1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）

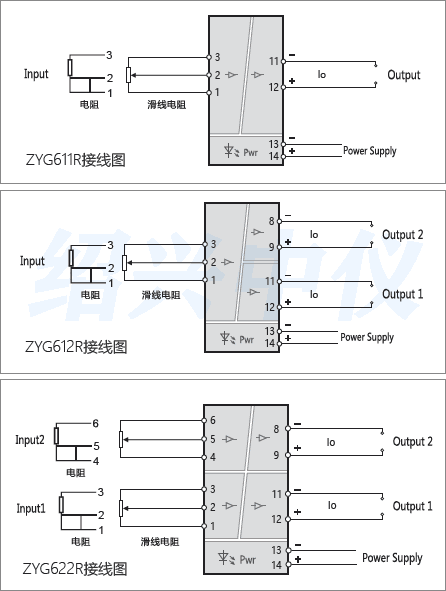

電阻輸入信號隔離器接線圖
端子接線：接線電纜采用橫截面為0.5~ 2.5mm2實芯線或多芯線。
ZYG600R電阻輸入信號隔離器由紹興中儀研發經銷。
電阻輸入信號隔離器工作原理
電阻輸入信號隔離器的工作原理類似于信號接口和信號轉換器。這些隔離器經常用于拆分、共享、降壓、保護、線性化、升壓和處理信號數字化。其主要功能是將電路之間的電阻通道從接地電位分離到不同電位。電氣車道可以定義為在電路之間存在允許電流流動的直接電氣連接的車道。
電阻輸入信號隔離器主要作用
信號隔離器的應用包括以下幾點內容：
1、信號變化和過程值縮放。
2、過濾噪音
3、防止EMC。
4、串?dāng)_消除。
5、靜電過濾。
6、接地回路消除。
