儀器儀表歸檔：已停產可替代新儀器
更新時間：2026年03月07日，不同批次，SWP-CA102S多功能信號校驗儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

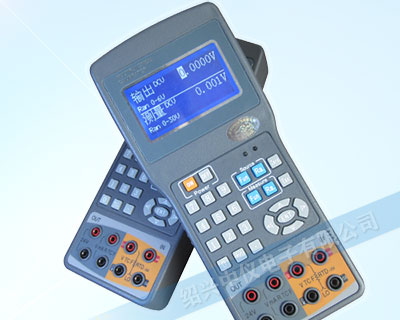

SWP-CA102S多功能信號校驗儀是一種功能強大、性能優越、使用方便的多功能測試和校準儀器，是工業控制領域必備的測試工具之一。
CA102S熱工儀表校驗儀是現場過程儀表校準測試和維護診斷的必備工具。在化工、電力、石油、紙漿、食品飲料、制造業和污水處理、給排水等行業的現場校準及檢測維護，可提供各種必需的溫度、壓力、電流、電壓以及電阻和頻率的校準，滿足用戶的需求。
| 參數 | 范圍 | 量程 | 精度 | 分辨率 | 備注 | |
|---|---|---|---|---|---|---|
| CA103 | CA102S | |||||
| 直流電壓 | 100mV | 0～99.999mV | ±(0.03%+10μV) | ±(0.05%+10μV) | 1μV | 輸出電阻：約5Ω |
| 6V | 0～6.0000V | ±(0.03%+0.5mV) | ±(0.05%+0.5mV) | 0.1mV | 輸出電阻：約100Ω | |
| 直流電流 | 20mA | 0～24.000mA | ±(0.03%+3μA) | ±(0.05%+3μA) | 1μA | zui大負荷：500Ω |
| Sink20mA | 1～24.000mA | ±(0.05%+3μA) | - | 1μA | zui大負荷：24V(SWP-CA102s不支持) | |
| 電阻 | 500Ω | 10.0～510.0Ω | ±(0.1%+0.1Ω) | ±(0.1%+0.1Ω) | 0.1Ω | 激勵電流:1～5mA |
| TC | K | 0.0～1372.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | 0.1℃ | 熱電偶信號發生精度不包括冷端補償傳感器精度 冷端傳感器規格 精度(與主機組合時) |
| E | 0.0～1000.0℃ | ±(0.03%+0.4℃) | ±(0.05%+0.4℃) | |||
| J | 0.0～1200.0℃ | ±(0.03%+0.4℃) | ±(0.05%+0.4℃) | |||
| T | 0.0～400.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | |||
| N | 0.0～1300.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | |||
| WRe3-25 | 0.0～2300.0℃ | ±(0.03%+1.2℃) | ±(0.05%+1.2℃) | |||
| R | 0.0～1768.0℃ | ±(0.03%+2℃) | ±(0.05%+2℃) | |||
| S | 0.0～1768.0℃ | ±(0.03%+2℃) | ±(0.05%+2℃) | |||
| B | 0.0～1820.0℃ | ±(0.03%+1.5℃) | ±(0.05%+1.5℃) | |||
| 頻率 | 1000Hz | 0～1000Hz | ±1Hz | ±1Hz | 1Hz | 輸出電壓+5V±10% |
| 5KHz | 0.00～5.0kKHz | ±0.01kHz | ±0.01kHz | 0.01kHz | ||
| 直流電源 | 24V±2V | 24V±2V | zui大電流：22mA | |||
① 溫度系數對在0≤T＜18℃和28＜T≤40℃的溫度范圍增加上述精度×(1/10)/℃。
② 上述精度范圍是充電結束(或中斷)后經過2小時以上的值。
精度=±(讀數的%+μV、mV、μA、Ω、℃、dgt)，溫度23±5℃。
| 范圍 | CA103 | CA102S | 分辨率 | 備注 | |||
|---|---|---|---|---|---|---|---|
| 量程 | 精度 | 量程 | 精度 | ||||
| 直流電壓 | 100mV | -99.999～+99.999mV | ±(0.03%+50μV) | 0～+99.999mV | ±(0.05%+50μV) | 10μV | 輸入電阻： ≥1000kΩ或更大 |
| 30V | -30.000～+30.000V | ±(0.03%+5mV) | 0～+30.000V | ±(0.05%+5mV) | 1mV | ||
| 直流電流 | 30mA | -30.000～+30.000mA | ±(0.03%+4μA) | 0～+30.000mA | ±(0.05%+4μA) | 1μA | 輸入電阻：約≤25Ω |
| 頻率測量 | 5kHz | 0.0～5000.0Hz | ±(0.1%+2dgt) | 0.0～5000.0Hz | ±(0.1%+2dgt) | 0.1Hz | zui大輸入：30V 靈敏度：≥0.5Vpp |
| TC | K | -50.0～1372.0℃ | ±(0.03%+1.5℃)/≥100.0℃ ±(0.03%+2℃)/≤100.0℃ | -50.0～1372.0℃ | ±(0.05%+1.5℃)/≥100.0℃ ±(0.05%+2℃)/≤100.0℃ | 0.1℃ | 支持手/自動冷端補償 |
| E | -50.0～1000.0℃ | -50.0～1000.0℃ | |||||
| J | -50.0～1200.0℃ | -50.0～1200.0℃ | |||||
| T | -50.0～400.0℃ | -50.0～400.0℃ | |||||
| N | -50.0～1300.0℃ | -50.0～1300.0℃ | |||||
| WRe3-25 | -50.0～2300.0℃ | -50.0～2300.0℃ | |||||
| R | -50.0～1768.0℃ | ±(0.05%+2℃)≥600.0℃ ±(0.05%+3℃)≤600.0℃ | -50.0～1768.0℃ | ±(0.05%+3℃) | |||
| S | -50.0～1768.0℃ | -50.0～1768.0℃ | |||||
| B | -50.0～1820.0℃ | -50.0～1820.0℃ | |||||
| RTD | Cu50 PT100 | -50.0～150.0 | ±(0.03%+0.3℃) | -50.0～150.0 | ±(0.05%+0.6℃) | 0.1℃ | 支持兩/三線制測量 |
| -200.0～850.0℃ | -200.0～850.0℃ | ||||||
① 溫度系數對在0≤T＜18℃和28＜T≤40℃的溫度范圍增加上述精度×(1/10)/℃。
② 上述精度范圍是在CA102S熱工儀表校驗儀充電結束(或中斷)后經過2小時以上的值。
| 一般規格 | 附件 | ||
|---|---|---|---|
| AA型鎳氫電池 | 同時進行信號源/測量操作使用約5～7小時 | 表筆 | 2套 |
| 交流電源適配器 | 100～240VAC,50/60Hz，輸出12VDC/1A | 鱷魚夾 | 2套 |
| 工作溫/濕度范圍 | 0～40℃，20～80%RH(不結露) | 便攜包 | 1個 |
| 儲藏溫/濕度范圍 | -20～60℃ 90%RH或以下(不結露) | 電源適配器 | 1個 |
| 外部尺寸 | 約230x105x40毫米 | AA鎳氫電池 | 6節 |
| 重量 | 約1.8千克（包括電池） | 使用手冊 | 1本 |
SWP-CA102S多功能信號校驗儀是一種廣泛應用于自動化控制領域的儀器設備，能夠用于對溫度、壓力、流量、液位等多種信號類型進行校驗。下面將介紹其基本原理和操作方法。
SWP-CA102S多功能信號校驗儀基本原理：
多功能信號校驗儀采用先進的數字技術，將模擬信號轉換成數字信號，通過內部的計算和處理，實現對信號的校驗和輸出。同時，多功能信號校驗儀還可以通過內部的通訊接口與其他設備進行數據傳輸和通訊，實現自動化控制的目的。
SWP-CA102S多功能信號校驗儀操作方法：
1.連接被測設備：首先需要將多功能信號校驗儀與被測設備相連接，如溫度傳感器、壓力變送器、流量計等，同時還需連接電源線和通訊線等。
2.選擇校驗類型：選擇需要校驗的信號類型，如溫度、壓力、流量、液位等，根據不同的校驗類型，設置對應的參數，如量程、精度等。
3.開始校驗：按下儀器上的“開始”按鈕，多功能信號校驗儀開始對被測設備進行校驗，同時將校驗結果顯示在儀器屏幕上。
4.調整被測設備：根據校驗結果，調整被測設備的輸出信號，使其達到預定的校準值。
5.保存校準結果：將校準結果保存在多功能信號校驗儀的內存中，以備后續使用。
總之，SWP-CA102S多功能信號校驗儀具有高精度、高穩定性、易于操作等優點，能夠有效提高自動化控制系統的精度和可靠性，廣泛應用于工業、制造、醫療、環保等領域。
多功能信號校驗儀的用途
SWP-CA102S多功能信號校驗儀是一種專業的測試和校準儀器，可以用于檢測和校準多種工業控制信號，如電流、電壓、電阻、頻率、溫度、壓力、流量等。
該儀器采用先進的數字技術和高精度的模擬電路設計，具有精度高、速度快、性能穩定等優點。它還具有友好的界面和操作簡單的特點，可以快速、準確地完成測試和校準工作。
此外，SWP-CA102S多功能信號校驗儀還配備了大容量的電池和可充電功能，使其可以長時間使用，適用于不同環境下的測試和校準工作。它還具有自動關機、自動保存數據等智能功能，方便用戶使用和管理。
