數字顯示控制儀：數顯表，液位顯示控制儀，4路數顯儀，8路數顯儀，多路巡檢儀等。
更新時間：2026年06月02日，不同批次，ZY-MD80多通道數字顯示巡檢儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZY-MD80多通道數字顯示巡檢儀用于工業控制系統多測量點的巡回檢測，顯示和報警。帶上RS485接口總線輸出，可連接市面各種觸摸屏及上位機通訊顯示，實現現場分離觀看實時數據及修改。
多通道數字顯示巡檢儀有8路、12路、16路、24路、32路等多種規格選擇，支持每路多種分度號輸入切換，每個輸入通道分別報警控制輸出，可把兩路或四路繼電器任意分配各個輸入通道作使用及自由分配。也可指定第一路變送模擬量4-20mA輸出，(或默認按最高數值點變送模擬量4-20mA輸出。)同時也支持統一內部輸入參數，設定第一路輸入參數后面各個輸入通道跟著第一路輸入通道參數設定相仿一致。
儀表在現場布線注意事項：PV輸入(測量過程輸入)
1、減小電氣干擾，低壓直流信號和傳感器輸入的接線應遠離強電走線，如果做不到應采用屏蔽導線，并在一點接地。
2、在傳感器與端子之間接入的任何裝置，都有可能由于電阻或漏流而影響測量精度。熱電偶或高溫計輸入：應采用與熱電偶對應的補償導線作為延長線，最好有屏蔽。RTD(鉑電阻)輸入三根導線的電阻必須相同，每根導線電阻不能超過15Ω。

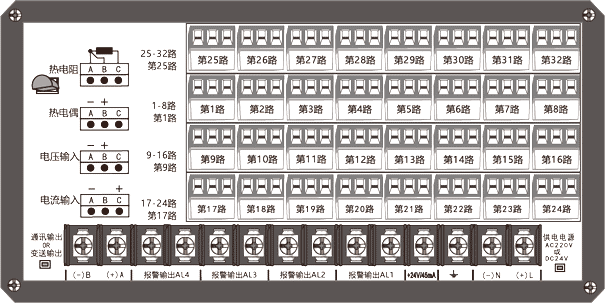

以上為基本配線，特殊訂貨請參見隨機接線圖
| 型號 | 代碼 | 說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M | □□□□□□□□□□-2H2L□□ | 智能新一代多路顯示控制儀(標配四路繼電器) | |||||||||
| 外形特征 | D | 橫式顯示儀表(多路巡檢顯示控制儀) | |||||||||
| S | 豎式顯示儀表(多路巡檢顯示控制儀) | ||||||||||
| 外形尺寸 | 8 | 160x80mm, 80x160mm | |||||||||
| 控制作用 | 07 | 八路巡檢帶統一報警控制 | |||||||||
| 14 | 十六路巡檢帶統一報警控制 | ||||||||||
| 24 | 二十四路巡檢帶統一報警控制 | ||||||||||
| 32 | 三十二路巡檢帶統一報警控制 | ||||||||||
| 通訊方式 | 0 | 無通訊 | |||||||||
| 8 | 通訊協議為RS-485(Modbus) | ||||||||||
| 輸出方式 | □ | 參見“輸出方式”(詳見本頁) | |||||||||
| 輸入類型 | □ | 多種分度號輸入(不含0~10V輸入) | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W | DC24V供電 | |||||||||
| T | AC90~265V供電(開關電源) | ||||||||||
| AC220V供電(線性電源,可省略] | |||||||||||
輸入類型
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV非標信號 | 0~100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 電阻R非標信號 | 0~400Ω |
| 02 | B | 200~1800℃ | 10 | 0~5V | -999~9999 | 18 | 頻率f非標信號 | 0~3000Hz |
| 03 | K | 0~1300℃ | 11 | 1~5V | -999~9999 | 19 | 0~5V開方 | -999~9999 |
| 04 | N | 0~1300℃ | 12 | 0~10V(非標) | -999~9999 | 20 | 1~5V開方 | -999~9999 |
| 05 | E | 0~800℃ | 13 | 0~10mA | -999~9999 | 21 | 0~10mA開方 | -999~9999 |
| 06 | J | 0~650°C | 14 | 0~20mA | -999~9999 | 22 | 4~20mA開方 | -999~9999 |
| 07 | T | -200-400℃ | 15 | 4~20mA | -999~9999 | 23 | 全切換輸入 | -999~9999 |
輸出類型
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|---|
| 輸出方式 | 無輸出 | 繼電器 | 4~20mA | 0~10mA | 1~5V | 0~5V |
*特殊符號和要求，請提供分度號或參考標準，訂貨時說明。
*型號舉例：ZY-MD807-08-2H2L，紹興中儀研發的8路數字巡檢儀，四路報警輸出，輸出方式為繼電器輸出，8路輸入類型為Pt100，第一、第二報警為上限報警，第三、第四報警為下限報警，AC220VV供電，橫式。
