智能電力監測儀：電力測控儀選型介紹

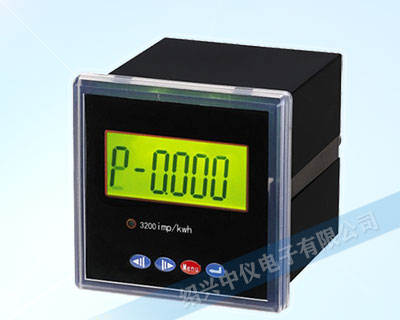

更新時間：2026年03月07日，不同批次，ZYN-E單相電能表外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
·測量：測量單相/三相有功電能、無功電能
·計量：有功電能、無功電能
·顯示：具有單排LCD液晶屏整六位直接顯示，可視度高
·通訊：RS-485通訊，MODBUS-RTU協議，方便組網聯網
·用途：適用于進線、母聯以及重要的配輸出回路。
| 參數 | |||
|---|---|---|---|
| 輸入測量顯示 | 電壓 | 額定值 | AC100V、400V（訂貨時請說明） |
| 過負荷 | 持續：1.2倍、瞬時：10 倍/10s | ||
| 功耗 | <1VA(每相) | ||
| 阻抗 | >500k | ||
| 精度 | RMS測量，精度等級0.5 | ||
| 電流 | 額定值 | AC1A、5A(訂貨時請說明) | |
| 過負荷 | 持續：1.2 倍、瞬時：10 倍/10s | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | <2m | ||
| 精度 | RMS測量，精度等級0.5 | ||
| 頻率 | 40~60Hz，精度0.1Hz | ||
| 功率 | 有功功率、無功功率，精度0.5級 | ||
| 電能 | 有功精度0.5級，無功精度1級 | ||
| 顯示 | 可編程、切換、循環（LCD）顯示 | ||
| 電源 | 工作范圍 | AC/DC 85~270V | |
| 功耗 | ≤5VA | ||
| 輸出 | 數字接口 | RS-485、MODBUS-RTU 協議 | |
| 環境 | 工作環境 | -10~55℃ | |
| 儲存環境 | -20~75℃ | ||
| 安全 | 耐壓 | 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV | |
| 絕緣 | 輸入、輸出、電源對機殼>5MΩ | ||
型號說明

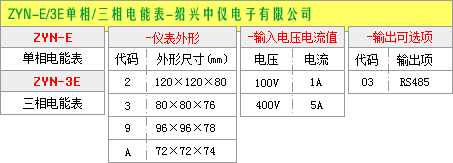

ZYN系列電能表選型圖
輸入電壓不要高于產品的額定輸入電壓（100V或380V），否則應考慮使用PT為了便于維護，建議使用接線端子排；
標準額定輸入電流為5A或1A，大于5A的情況應使用外部CT。如果使用CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路，為便于維護建議使用接線端子排；
要確保輸入電壓，電流相對應，相序一致，否則會出現功率和電能等的數值和符號錯誤。
電子式單相電能表工作在三相四線方式或者三相三線方式時，用戶應根據現場使用情況選擇相應的接線方式。一般在沒有中心線的情況下使用三相三線方式，在有中心線的情況下使用三相四線方式。需要注意的是現場的接線方式必須與表內設置的接線方式一致，否則儀表的測量數據不正確。

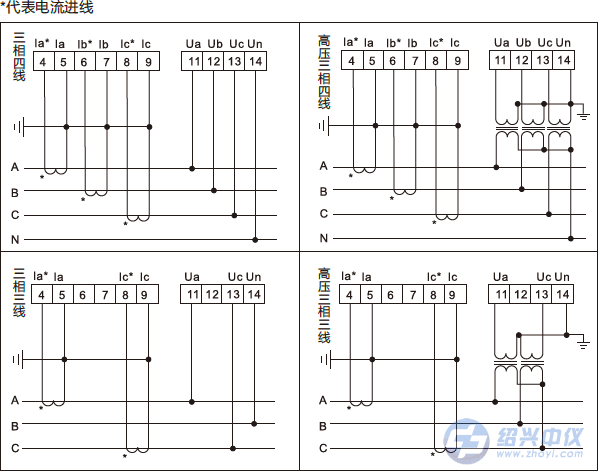

圖：電能表接線方式
上:三相四線電子式電能表、下:三相三線電子式電能表

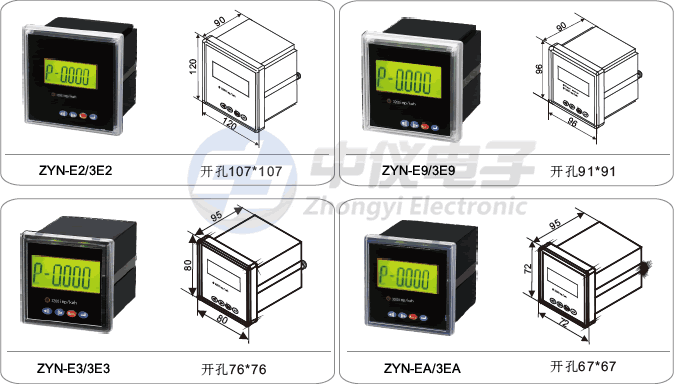

單相電能表安裝方式
ZYN-E單相電能表作為一種先進的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界不同PLC、變頻器、工業控制計算機等之間的組網通信。
ZYN-E單相電能表采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量電網中的單相有功電能、單相無功電能，三相有功電能，三相無功電能，它可以直接取代常規測量指示儀表、電能計量儀表以及相關的輔助單元。
