數字顯示控制儀：數顯表，液位顯示控制儀，4路數顯儀，8路數顯儀，多路巡檢儀等。

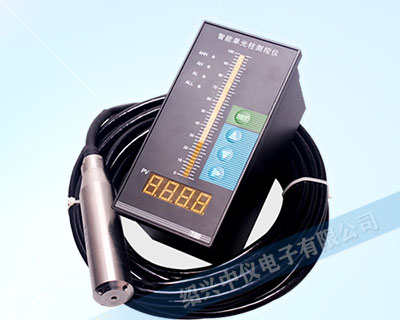

更新時間：2026年05月29日，不同批次，ZY-T80光柱顯示液位控制儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
一、主要特點

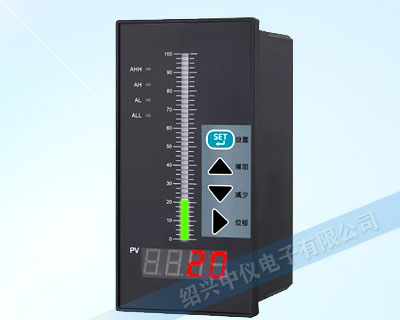

ZY-T80系列光柱顯示液位控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。
ZY-T80系列光柱顯示控制儀集數字與模擬儀表于一體，可對溫度、壓力、液位、速度、物位等測量信號進行數字量顯示控制(超高亮LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
二、產品應用
ZY-T80光柱顯示液位控制儀的應用范圍非常廣泛，可以用于家庭、工業、農業等領域。在家庭中，光柱顯示液位控制儀可以用于水箱、水池等水體的監測和控制，確保家庭用水的安全和便利。在工業中，水位顯示控制儀可以用于化工、制藥、食品等行業的生產過程中，確保生產過程中的水位控制和安全。在農業中，水位顯示控制儀可以用于灌溉系統的水位控制，確保農田的灌溉效果和水資源的合理利用。
光柱顯示液位控制儀是一種用于監測和控制液位的設備。它通過光柱的變化來顯示液位高度，并且可以通過控制閥門或泵來實現液位的控制。下面我們來詳細了解一下光柱顯示液位控制儀的工作原理、特點和應用場景。
ZY-C803系列數字顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。集數字與模擬儀表于一體，可對溫度、壓力、液位、速度、物位等測量信號進行數字量顯示控制(超高亮LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。

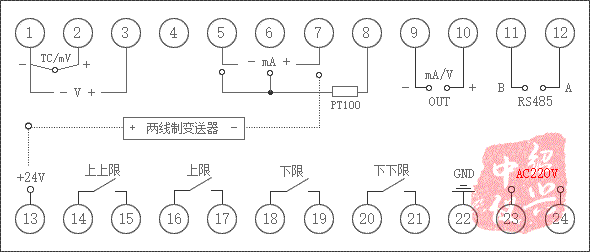

采用多分度號輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。儀表在現場布線注意事項：PV輸入(測量過程輸入)。
1、減小電氣干擾，低壓直流信號和傳感器輸入的接線應遠離強電走線，如果做不到應采用屏蔽導線，并在一點接地。
2、在傳感器與端子之間接入的任何裝置，都有可能由于電阻或漏流而影響測量精度。熱電偶或高溫計輸入：應采用與熱電偶對應的補償導線作為延長線，最好有屏蔽。RTD(鉑電阻)輸入三根導線的電阻必須相同，每根導線電阻不能超過15Ω。
| 型號代碼 | 代碼 | 產品參數說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZY- | □ □ □□－□ □－□□－□ □ －□ □ | ||||||||||
| 外形特征 | T C S | 帶光柱液位顯示 橫式顯示儀表 豎式顯示儀表 | |||||||||
| 外形尺寸 | 1 4 7 8 9 | 48×48mm 96×48mm（橫），48×96mm（豎） 72×72mm 160×80mm（橫），80×160mm（式） 96×96mm | |||||||||
| 控制作用 | 01 03 04 | 測量顯示 三位式控制 四限控制或四限報警輸出 | |||||||||
| 通訊方式 | □ | 請參見"通訊方式" | |||||||||
| 輸出方式 | □ | 請參見"變送輸出方式" | |||||||||
| 輸入類型 | □□ | 請參見"輸入類型" | |||||||||
| 第一報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 第二報警方式 | N H L | 無報警（可省略） 上限控制/報警（四限控制/報警2H） 下限控制/報警（四限控制/報警2L） | |||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||
| 供電方式 | W T 省略 | DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，可省略） | |||||||||
輸入類型
| 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 | 代碼 | 輸入類型 | 測量范圍 |
|---|---|---|---|---|---|---|---|---|
| 00 | S | 0~1600℃ | 08 | Pt100 | -200~850℃ | 16 | mV非標信號 | 0~100mV |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50~150℃ | 17 | 電阻R非標信號 | 0~400Ω |
| 02 | B | 200~1800℃ | 10 | 0～5V | -999~9999 | 18 | 頻率f非標信號 | 0~3000Hz |
| 03 | K | 0~1300℃ | 11 | 1～5V | -999~9999 | 19 | 0~5V開方 | -999~9999 |
| 04 | N | 0~1300℃ | 12 | 0~10V(非標) | -999~9999 | 20 | 1～5V開方 | -999~9999 |
| 05 | E | 0~800℃ | 13 | 0~10mA | -999~9999 | 21 | 0~10mA開方 | -999~9999 |
| 06 | J | 0~650°C | 14 | 0~20mA | -999~9999 | 22 | 4~20mA開方 | -999~9999 |
| 07 | T | -200-400℃ | 15 | 4~20mA | -999~9999 | 23 | 全切換輸入 |
| 選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
|---|---|---|---|---|---|---|
| 輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
| 選型代碼 | 0 | 2 | 4 | 8 | 9 |
|---|---|---|---|---|---|
| 通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
1、數字顯示控制儀同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
2、ZY-C70、C10系列數字顯示控制儀無頻率信號輸入。
3、C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示，C10系列為0.32英寸LED顯示。
4、四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。
ZY-C401-00-NN-08數字顯示控制儀，外形48*48mm，PT100輸入，無繼電器。
ZY-C801-00-NN-08數字顯示控制儀，外形160*80mm，PT100輸入，無繼電器。
ZY-C403-00-HL-08數字顯示控制儀，外形48*48mm，PT100輸入，帶上下限報警。
ZY-C803-00-HL-12數字顯示控制儀，外形160*80mm，4-20mA輸入，帶上下限報警。
ZY-C903-00-HL-12數字顯示控制儀，外形96*96mm，4-20mA輸入，帶上下限報警。
三、工作原理
T80光柱顯示液位控制儀的工作原理是利用光的折射原理。當液位高度變化時，光線在液體和空氣之間的折射角度也會發生變化，從而導致光線的彎曲程度發生變化。通過這種變化，光柱的長度也會發生變化，從而實現液位的顯示。
SWP-T80光柱顯示液位控制儀通常由光源、光柱、光電傳感器、控制電路等組成。光源發出光線，經過光柱后，被光電傳感器接收。當液位高度變化時，光線的折射角度也會發生變化，從而導致光線在光柱內部的彎曲程度發生變化。光電傳感器可以感知到這種變化，并將信號傳輸給控制電路。控制電路可以根據信號的變化來控制閥門或泵的開關，從而實現液位的控制。
四、技術說明
1. 顯示直觀：光柱顯示液位控制儀采用光學原理，可以直觀地顯示液位高度，方便操作人員進行監測和控制。
2. 精度高：光電傳感器可以精確地感知光線的變化，從而實現高精度的液位監測和控制。
3. 可靠性強：光柱顯示液位控制儀采用了先進的控制電路和閥門或泵控制系統，具有高可靠性和穩定性。
4. 適用范圍廣：光柱顯示液位控制儀適用于各種液體的監測和控制，包括水、油、酸、堿等。
5. 安裝簡便：光柱顯示液位控制儀安裝簡便，不需要進行復雜的調試和校準，可以快速投入使用。
五、應用場景
光柱顯示液位控制儀廣泛應用于各種工業領域，如化工、石油、制藥、食品等。具體應用場景包括：
1. 液體儲罐：光柱顯示液位控制儀可以用于監測和控制各種液體儲罐的液位，包括水、油、酸、堿等。
2. 化工反應釜：光柱顯示液位控制儀可以用于監測和控制化工反應釜中的液位，確保反應過程的安全和穩定。
3. 污水處理設備：光柱顯示液位控制儀可以用于監測和控制污水處理設備中的液位，確保設備的正常運行。
4. 食品加工設備：光柱顯示液位控制儀可以用于監測和控制食品加工設備中的液位，確保生產過程的衛生和安全。
總之，光柱顯示液位控制儀是一種非常實用的液位監測和控制設備，具有直觀、精度高、可靠性強、適用范圍廣、安裝簡便等特點，廣泛應用于各種工業領域。
